Разработка грунта при отрицательных значениях температуры, осложнена предварительной подготовкой площадки, которую нужно очистить, выровнять, прогреть. Наиболее сложный этап подготовки, это прогрев грунта, существует достаточно много методов отогрева почвы, каждый из них имеет свои недостатки, описание которых расположены ниже.

Теплоноситель нихромовая нить диаметром 3,5 мм. При помощи рефлектора отражателя, тепло от нихрома направляется вниз и происходит процесс обогрева грунта.

Недостатки: Высокие энергозатраты - от 20 до 40 кВт/час, большие теплопотери, что приводит к низкому КПД. С помощью одной печи возможно прогреть участок площадью не более 1 м². Требуется постоянный контроль оператора для предотвращения несчастных случаев и возникновения аварийных ситуаций в работе печи.

Применяют два способа размещения электродов, горизонтальный и вертикальный. При горизонтальном расположении электродов необходимо сверху уложить слой опилок толщиной в 20 см, опилки необходимо смочить концентрированным соляным раствором, так как мёрзлый грунт не проводит электрический ток (впоследствии роль проводника будет выполнять оттаявший грунт, а опилки будут нужны для теплоизоляции). Глубина прогрева грунта не более 0,7 метра.

При необходимости разморозить грунт свыше 0,7 метра электроды забивают вертикально в шахматном порядке на глубину 20 - 30 см, опилки выполняют ту же функцию, как и при горизонтальном расположении электродов.

Недостатки электродного прогрева: неэффективность - долгий процесс отогрева грунта, очень высокие энергозатраты 40 - 60 кВт/час на 1м³, трудоемкость, постоянный контроль и вмешательство для изменения расположения электродов.

В предварительно выбуренные в шахматном порядке шурфы, заливается химический реагент (хлористый натрий) который разрушает структуру льда.

Недостатки химического отогрева: Одноразовое применение реагента, длительный процесс отогрева земли, неизбежно возникающие вопросы экологического характера.

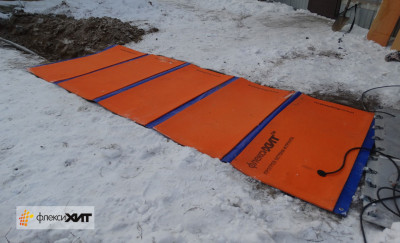

Прогрев происходит за счет плотно прилегающего термомата к поверхности почвы и испускаемого им и проникающего вглубь инфракрасного излучения. Укладка термоэлектроматов на грунт занимает всего несколько минут. Во избежание больших теплопотерь, в конструкции ТЭМС предусмотрен теплоотражающий слой, значительно снижающий теплопотери. Встроенные в каждый сегмент термомата температурные датчики, контролируют процесс прогрева, что существенно снижает потребление электричества, так как термомат включается и отключается при достижении заданной температуры.

Пик энергозатрат приходиться только на начальный разогрев верхнего слоя грунта, далее происходят импульсные включения необходимые для поддержания нужной температуры.

Время прогрева зависит от температуры грунта, его состава и наводненности. Скорость оттаивания на необходимую глубину определяется по номограммам специально разработанным для представленной технологии специалистами Новосибирского государственного архитектурно - строительного университета Сибстрин. Ими рассчитаны режимы прогрева грунтов различного состава и качества.

Для самостоятельного рассчета времени прогрева грунта вы можете предварительно ознакомиться с отчетом НГАСУ «СИБСТРИН» по исследованию работы тэрмоэлектроматов.

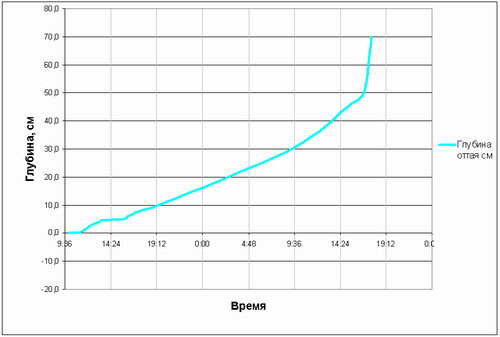

На 1 графике видно что грунт оттаил на глубину 50 см менее чем за 10 часов, начальная температура грунта на глубине 50 см была -15°C.

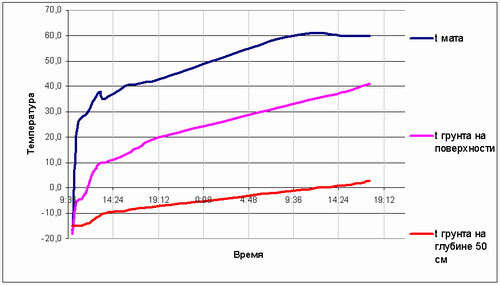

График прогрева грунта термоматами ФлексиХИТ

Для строителей

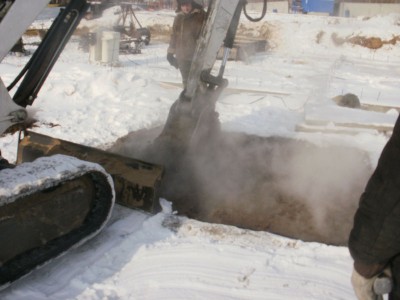

Во время строительных работ зимой, очень часто возникает проблема промёрзшего грунта который нужно отогреть. Имея в наличии несколько термоматов землеройные работы можно значительно ускорить. Оставив термоматы для отогрева включенные вечером, утром можно будет уже начинать работы с грунтом. В это время термоматы можно переместить на другой участок и отогревать грунт уже там.

Так же часто возникает проблема когда щебень или любой другой сыпучий материал лежащий на улице смерзается. Укрыв сыпучий материал термоматом, и включив их в сеть, спустя немного времени вы спокойно сможете использовать разморозившийся материал. Но нужно учитывать, что термомат должен плотно прилегать к отогреваемому материалу, во избежание преждевременного выхода его из строя. Если соблюдать рекомендации производителя по использованию мата, то он будет служить долгие годы.

Видео от строителя по отогреву щебня

Разогрев песка термоматами ФлексиХИТ от ВладимирСтрой для ровной ЧИСТОВой стяжки

Для энергетиков

При необходимости добраться до кабеля под промёрзшей землёй термоматы незаменимы. Данный способ отогрева использовать безопасно, так как температура термоматов не повышается более +80°C благодаря встроенным термодатчикам, а температура под землёй будет значительно ниже.

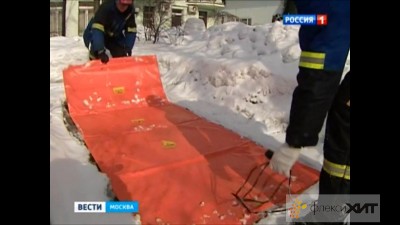

Видео использования термоматов для отогрева грунта энергетиками Москвы "Объединённой энергетической компанией"

Прогрев мерзлого грунта за 23 часа в - 20 термоматами для ремонта кабеля на глубину 70 см

Разморозка грунта в - 30 для починки кабеля видео. Челябинск

Для водоканала и коммунальных служб

Что бы заменить участок трубы в мороз требуется получить доступ к трубам и другим коммуникациям. Но промёрзший грунт может помешать это сделать. Самым простым вариантом является использование термоматов для прогрева грунта.

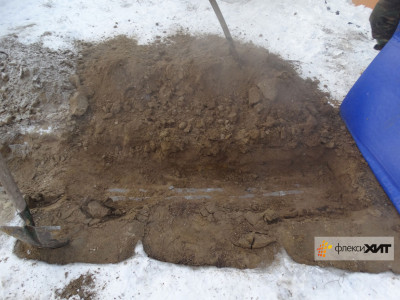

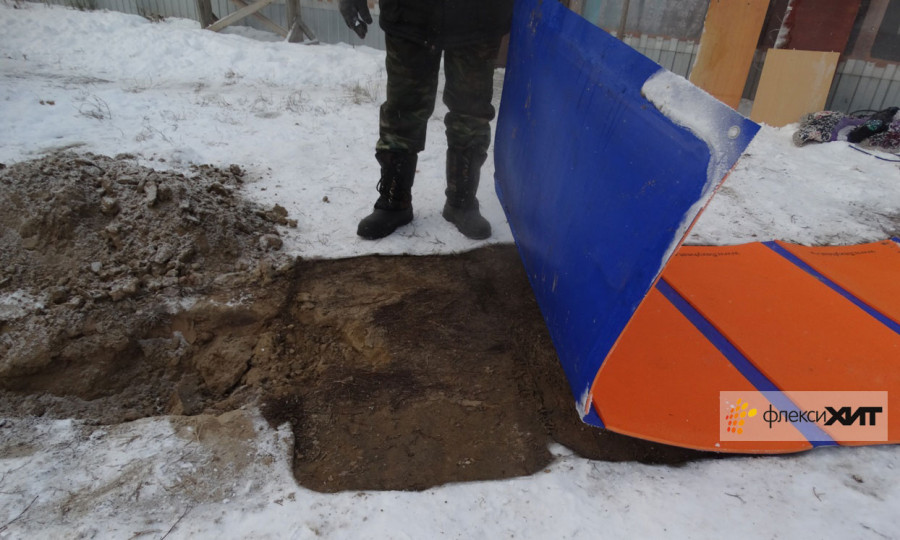

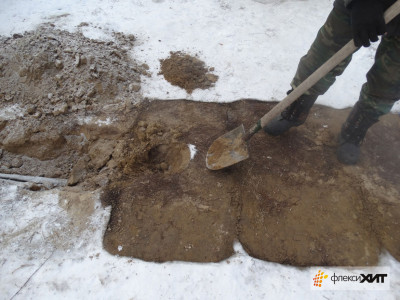

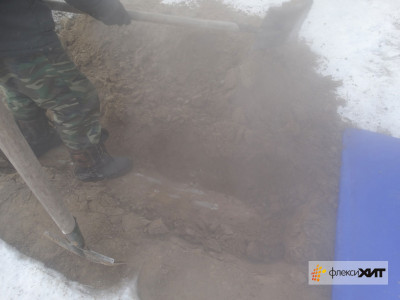

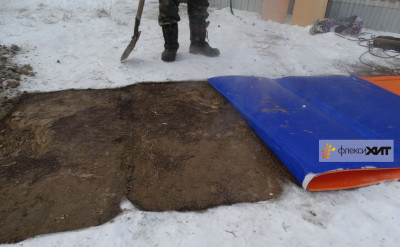

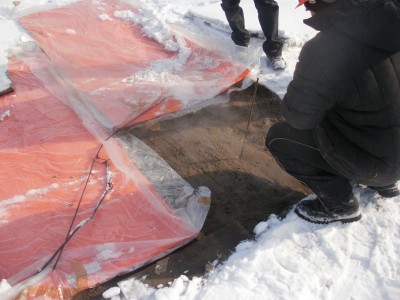

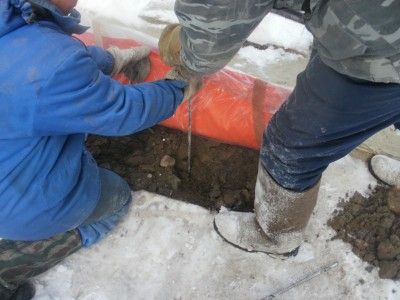

Поздней осенью перемёрзли трубы уложенные в землю, для прогрева грунта и доступа к трубам использовались термоматы ФлексиХИТ. Время прогрева грунта на данном участке составило 12 часов при температуре на улице – 23 – 25°С. Грунт прогрелся примерно на пол метра.

Обязательным условием эффективного прогрева является плотное прилегание ТЭМС к поверхности грунта без зазора. Площадка для обогрева должна быть ровной, при необходимости для выравнивания рекомендуется применять песок или уложить листовой метал, который будет выполнять функцию теплопередатчика.

При неплотном прилегании термомата к грунту образуются локальные зоны перегрева в греющем слое мата, и возникает риск выхода из строя отдельного сегмента ТЭМС. Перед укладкой термомата, первоначально необходимо уложить слой полиэтилена. Также необходимо заранее позаботиться о дренаже воды, которая неизбежно возникнет при оттаивании снега и льда.
