Прогрев плит перекрытия термоактивными щитами от производителя

• Устройство термоактивных щитов и принцип действия;
• 10 преимуществ термоактивных щитов для прогрева плит перекрытия;
• Монтаж щитов для прогрева плит перекрытия;
• Подключение и прогрев бетонных плит перекрытия;
• Результаты использования термоактивных щитов компанией ООО «ФраМакс».

Термоактивные щиты ФлексиХИТ – одна из разработок ООО «Импульс» предназначенная для прогрева плит перекрытия, за счёт и проникающего инфракрасного излучения и непосредственно прямой передачей тепла.

Сферы применения термоактивных щитов

• Прогрев бетона в монолитных железобетонных конструкциях;
• Прогрев стыков в процессе замоноличивания и т.п.

Устройство и принцип действия

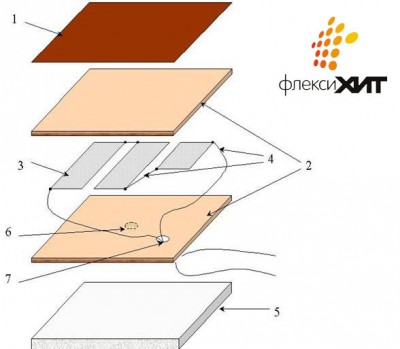

Принцип действия термоактивных щитов основан на выделении инфракрасного тепла пленочным нагревателем, который герметично запрессован между двумя слоями ламинированной влагостойкой фанеры. При прохождении электрического тока через пленочный нагреватель выделяется инфракрасное тепло, проникающее вглубь бетона. Подключение происходит через соединительные провода с внутренней стороны плиты перекрытия. В термоактивный щит с одной стороны вмонтирован теплоотражающий слой для экономии электроэнергии.

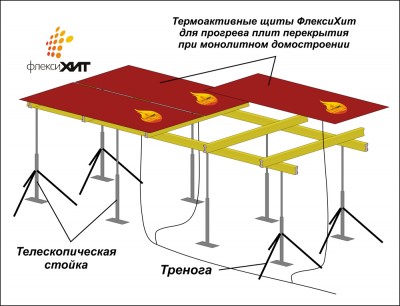

При использовании термоактивных щитов ФлексиХИТ для прогрева плит перекрытия, нет необходимости в дополнительной опалубке. Термоактивные нагреватели устанавливаться сразу на поддерживающие ригеля, которые в свою очередь находиться на телескопических стойках. Дополнительное преимущество нагревателей – это изначально заложенное двойное назначение, прогрев плиты перекрытия и использование щитов в качестве опалубки.

При заказе термоактивных щитов необходимо заранее высчитать точные размеры, и учитывать необходимые геометрические формы выступов плит перекрытия. Возможно изготовление термоактивных щитов с встроенным теплоизолятором, для направленного одностороннего прогрева.

10 преимуществ термоактивных щитов для прогрева плит перекрытия

1. Многократность применения - после прогрева плит щиты демонтируются, и могут быть использованы повторно.
2. Двойное назначение - дополнительное преимущество нагревателей это отсутствие необходимости использования фанеры, термоактивные щиты осуществляют прогрев плиты и используются в качестве опалубки.
3. Ровный прогрев - прогрев монолитного бетона с помощью термоактивных щитов ФлексиХИТ создает равномерный тепловой поток, направленный в сторону бетона. «Мягкий прогрев» позволяет избежать образования микротрещин в бетоне, которые со временем могут привести к разрушению плит, что характерно для кабельного и электродного прогрева бетона.
4. Ускорение твердения бетона в зимнее время и интенсификация производства бетонных работ летом.
5. Уменьшение влияния человеческого фактора. Автоматическая регулировка температуры.
6. Не требуются сложные расчеты. Процесс изотермии проходит автоматически.
7. Возможность заказа с индивидуальными характеристиками.
8. Проведение бетонных работ в любое время года при температуре до -40°С.
9. Безопасность применения – высокий класс защиты от поражения электрическим током.
10. Собственное производство - греющий слой в термоактивных щитах собственной разработки и производства, запатентованный, нанесён сплошным слоем, в том числе за счёт этого увеличивается срок службы по сравнению с аналогами.

Монтаж щитов для прогрева плит перекрытия

При монтаже допустимо использовать подручные средства механизации такие как, башенный и автомобильный кран, кран балки, лебедки и другие грузоподъёмные механизмы. Прочная многослойная фанера надежно защищает пленочный нагреватель от механических повреждений. При отсутствии грузоподъемных механизмов укладка термоактивных нагревателей производиться вручную, вес 1 м² щита при толщине фанеры в 18 мм составляет 12,5 кг.

Для облегчения распалубки, допускается смазывать термоактивный щит водоотталкивающей эмульсией, запрещается использовать прослойки из каких либо материалов между нагревателем и бетоном. Для улучшения теплоизоляции и поддержания влажности бетона, рекомендуется укрывать плиту перекрытия полиэтиленом и теплоизолирующими матами. При отрицательных температурах применение теплоизолирующих матов - обязательно.

Подключение и прогрев бетонных плит перекрытия

Подключение термоактивных щитов происходит через герметичные разъемы в соединительных коробках с напряжением сети в 220 вольт или иным имеющимся напряжением (предварительно согласовывается с заказчиком).

Для управления процессом прогрева плиты перекрытия необходимо контролировать температуру нагрева бетона, с использованием контрольных датчиков температуры предварительно расставленных в разных местах плиты. Управление прогревом бетона возможно, как в ручном режиме, так и с использованием автоматики, для которой нужны дополнительные комплектующие.

Время прогрева плиты перекрытия до 80% марочной прочности составляет порядка 48 часов, как и при других методах прогрева бетона на последних 10 часах прогрева необходимо плавное снижение температуры.

Технические характеристики термоактивной опалубки, размеры, мощность, варианты подключения и комплектующие, предварительно согласовываются при заказе.

Результаты использования термоактивных щитов компанией ООО «ФраМакс»

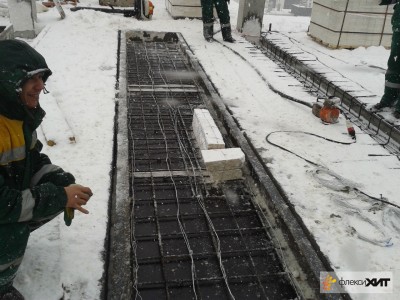

На фото изображено использование термоактивных щитов при строительстве дачного посёлка в Челябинске. Для прогрева плит перекрытия и стыков плит перекрытия, использовали термоактивные щиты из ламинированной фанеры ФлексиХИТ производства ООО ИМПУЛЬС. Результатом прогрева остались довольны. Всё прогрели за 2 дня. Результат прогрева виден на фотографиях. Прочитать отзыв заказчика.

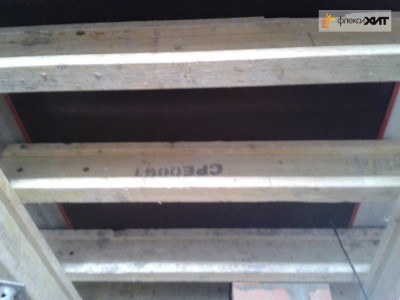

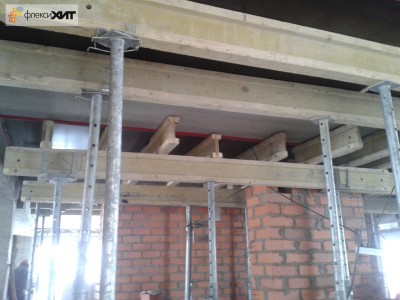

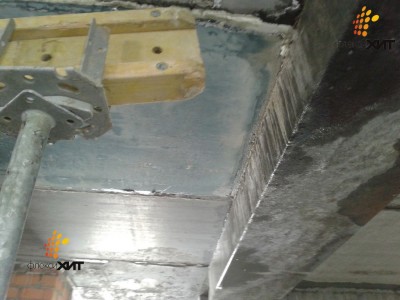

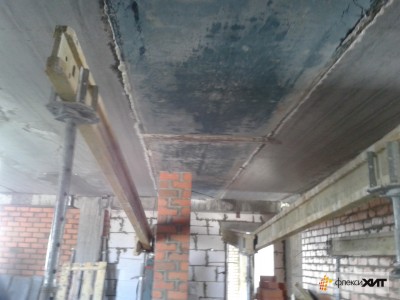

Фото использования термоактивных щитов для прогрева бетонных плит перекрытия в Челябинске
